كل لقمة من راحة بال الأطفال تبدأ بالسلامة القصوى للمنتجات. في إنتاج وفحص جودة زجاجات الأطفال، يُعد اختبار الأداء الميكانيكي حلقة وصل أساسية لضمان السلامة. بفضل اعتماده على مستشعر عالي الدقة من فئة 0.5 (دقة قياس القوة ±0.5% FS)، ونظام تنظيم سرعة متدرج من 1 إلى 500 مم/دقيقة، ومنصة تحليل بيانات ذكية، يتوافق جهاز اختبار الشد الإلكتروني غوانزو بياجي GBH-2 تمامًا مع معيار السلامة GB 38995-2020 لزجاجات الأطفال. من المختبرات إلى خطوط الإنتاج، يفحص الجهاز جودة زجاجات الأطفال بدقة على جميع المستويات!

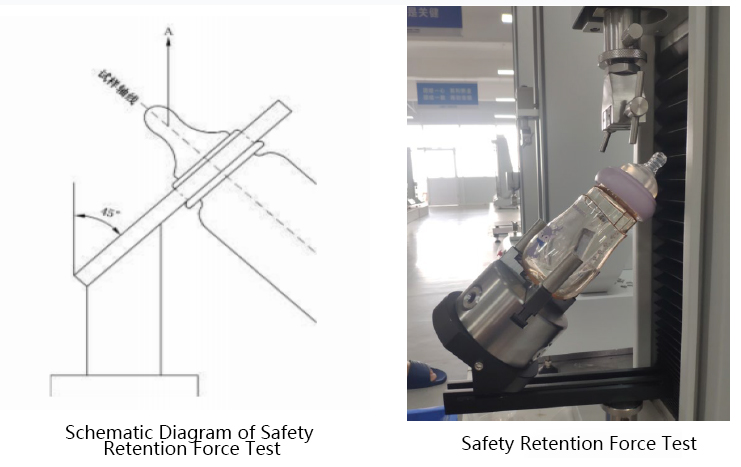

01 اختبار الأداء الميكانيكي: اختبار قوة الاحتفاظ بالسلامة

سيناريو الاختبار:

محاكاة قوة اتصال المكونات عندما يمسك الأطفال الزجاجة أو يهزونها، والسلامة أثناء الاستخدام.

تم إجراؤه وفقًا للمعيار GB 38995-2020:

تقوم معدات الاختبار الميكانيكية بتثبيت زجاجة الطفل بتركيبات خاصة، وتحاكي ظروف الشد وتحمل القوة للمكونات في الاستخدام اليومي (مثل القوة الخارجية بزاوية 45 درجة على محور الزجاجة)، وتكتشف أداء الاحتفاظ بالسلامة للمكونات مثل الحلمات/أجزاء الشرب المتصلة بجسم الزجاجة، وتتحقق مما إذا كانت المكونات تنكسر أو تسقط أثناء الاختبار لضمان سلامة المنتج أثناء الاستخدام.

تحديد المواقع بدقة: يتوافق مع المتطلبات القياسية، ويثبت مكونات الزجاجة بشكل ثابت في وضع (10±2) مم من الأعلى لضمان مواضع اختبار موحدة.

التثبيت غير المدمر: تم تصميم الهياكل التي تلامس الزجاجة (مثل الحشيات وأسطح التثبيت) لتكون لطيفة، مما يتجنب إتلاف المكونات المعرضة للخطر مثل الحلمات وأجسام الزجاجة، ويمنع فشل الاختبار الناجم عن تلف التثبيت.

نقل القوة المستقر: يتميز الهيكل الرئيسي المعدني بقوة عالية، مما يمكنه تثبيت الزجاجة بقوة أثناء الاختبار (عند تطبيق الشد والدفع)، دون الانزلاق أو التشوه، مما يضمن أن يكون اتجاه تطبيق القوة الخارجية متوافقًا مع المعيار وأن يكون النقل الميكانيكي مستقرًا.

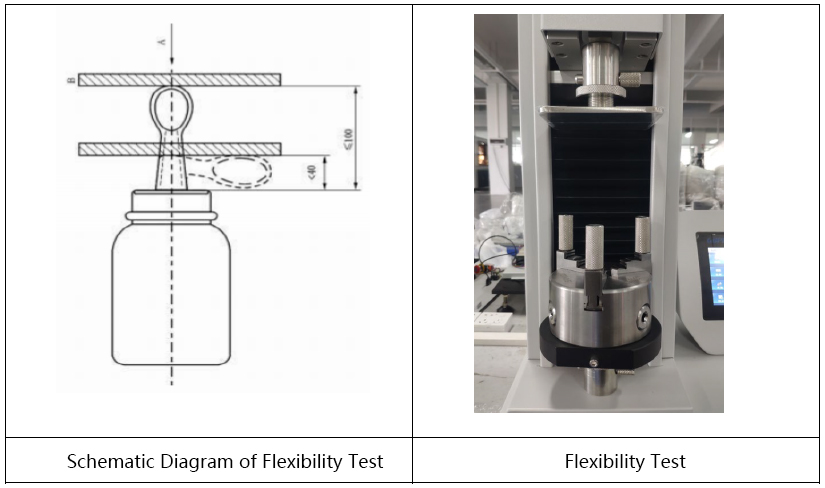

02 اختبار الأداء الميكانيكي: اختبار المرونة

سيناريو الاختبار:

جهاز اختبار الشد الإلكتروني مُجهز بلوح فولاذي مصقول مقاس 100 مم × 100 مم. تُثبّت عينة زجاجة الأطفال المُجمّعة وفقًا لتعليمات المنتج بواسطة مثبت لضمان تعامد المحور الرئيسي للزجاجة مع اللوح الفولاذي. في البداية، يُسمح للحلمة/جزء الشرب بالانحراف عن المحور الرئيسي بزاوية أقصاها 5 درجات؛ ثم يُطبّق الجهاز قوة مقدارها (10±1) نيوتن على طرف القطعة بسرعة (10±2) مم/دقيقة، وأخيرًا، يُقيس المسافة من "حلقة القفل (في حال عدم وجود حلقة قفل، قس فوهة الزجاجة) إلى نقطة انحناء القطعة" للتحقق مما إذا كانت ≤40 مم، والتحقق من مرونة القطعة.

تحديد المواقع الدقيق: يتكيف مع هيكل الزجاجة، ويثبت العينة بشكل مستقر، ويضمن أن المحور الرئيسي للزجاجة عمودي على اللوحة الفولاذية المصقولة، والانحراف الأولي للجزء الحلمة/الشرب من المحور الرئيسي هو ≤5 درجة، وموضع المشبك يتوافق مع مرجع "حلقة القفل (أو فم الزجاجة لجسم الزجاجة)" لضمان اتساق الاختبار.

نقل قوة مستقر: يتميز بهيكل عالي الصلابة. عند تحمل قوة اختبار مقدارها (10±1) نيوتن وسرعة تحميل (10±2) مم/دقيقة، لا يحدث انزلاق أو تشوه، وينتقل اتجاه تطبيق القوة عموديًا على المحور الرئيسي بدقة، مما يضمن صحة بيانات الاختبار.

التكيف المرن: متوافق مع أنواع زجاجات الأطفال "مع/بدون حلقات قفل"، يمكن تعديل نقطة بداية القياس (حلقة القفل أو فم الزجاجة لجسم الزجاجة) للتكيف مع تصميمات الزجاجات المختلفة وتحقيق تكيف اختبار "واحد للعديد".

التثبيت غير المدمر: تم تصميم الأجزاء التي تلامس الزجاجة (مثل أسطح التثبيت والحشيات) لتكون لطيفة، مما يتجنب إتلاف المكونات المعرضة للخطر مثل الحلمات وأجسام الزجاجة، ويمنع تأثير الضرر الناتج عن التثبيت على نتائج الاختبار.

03 اختبار الأداء الميكانيكي: اختبار تشوه الضغط

سيناريو الاختبار:

محاكاة سيناريوهات مثل عملية البثق أثناء النقل ودوس الأطفال بالخطأ. حدد الجزء الأوسط من الزجاجة وموضع القطر الخارجي الأقصى (بالنسبة للزجاجات ذات الأشكال الخاصة، يلزم إجراء اختبارات إضافية على الاتجاه الرأسي للقطر الخارجي الأقصى، مع تجنب الحواف/الزوايا وأضلاع التعزيز) كنقاط اختبار؛ استخدم أداة ضغط لضغط قوة رأسية مقدارها 20 نيوتن على نقاط الاختبار، وقم بقياس القطر الخارجي قبل وبعد الضغط، واحسب معدل تغير القطر باستخدام صيغة (احسب القيمة القصوى لزجاجة واحدة ومتوسط قيمة ثلاث زجاجات)؛ أثناء التقييم، يجب أن تستوفي المنتجات التي لا تحتوي على بيان قابلية الضغط شرط أن يكون معدل التغير ≤10%، وذلك لمحاكاة سيناريوهات تحمل الضغط اليومي والتحقق من توافق تشوه ضغط جسم الزجاجة.

تحديد المواقع بدقة: يتكيف مع نقاط الاختبار في الجزء الأوسط من الزجاجة والحد الأقصى للقطر الخارجي (يمكن توسيع الاتجاه الرأسي للزجاجات ذات الشكل الخاص)، ويمكنه تجنب الحواف / الزوايا والأضلاع المقوية لضمان أن يكون موضع الاختبار متسقًا مع المعيار ويتم ضمان إمكانية مقارنة البيانات.

نقل القوة المستقر: يعتمد هيكلًا صلبًا + تصميم تحميل رأسي، بدون انحراف أو تشوه عند تطبيق قوة 20 نيوتن، مما يضمن أن الضغط يعمل بالتساوي على نقاط الاختبار، وينقل الحمل بدقة، ويتجنب تأثير القوة غير المتساوية على حساب معدل تغيير القطر.

تكيف متنوع: متوافق مع زجاجات الأطفال الدائرية والأشكال الخاصة، يمكن تعديل هيكل أداة الضغط/التثبيت بشكل مرن، وهو مناسب للتصميمات "مع/بدون حلقات قفل" (يتم تحويل مرجع القياس إلى فم الزجاجة لجسم الزجاجة)، وتغطي أشكال المنتجات المختلفة.

حماية غير مدمرة: تم تصميم أدوات الضغط وأسطح التثبيت التي تلامس الزجاجة لتكون لطيفة/متكيفة مع الأسطح المنحنية، مما يتجنب إتلاف جسم الزجاجة (مثل الخدوش وتشوه البثق)، مما يضمن سلامة جسم الزجاجة قبل الاختبار وبعده، وعدم التدخل في حكم النتيجة.

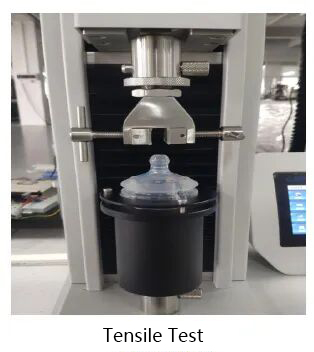

04 اختبار الأداء الميكانيكي: اختبار شد الحلمة

سيناريو الاختبار:

محاكاة قوة السحب المستمرة والتمزق المفاجئ عندما يرضع الأطفال.

عملية الاختبار:

تستخدم آلة اختبار الشد الإلكترونية تركيبات خاصة لتثبيت طرفي عينة زجاجة الأطفال بشكل غير مدمر على طول اتجاه المحور (مثل الاتصال بين الحلمة وجسم الزجاجة وواجهات المكونات وما إلى ذلك) ؛ أولاً قم بتطبيق شد مسبق (5±2) نيوتن للتحقق من حالة تثبيت العينة ، ثم قم بزيادة الحمل إلى (90±5) نيوتن بمعدل (200±10) مم / دقيقة والحفاظ عليه لمدة (10±0.5) ثانية ؛ راقب التركيبات طوال العملية لضمان التثبيت غير المدمر (إذا كان الجزء المشبك تالفًا ، يكون الاختبار غير صالح) ، ولاحظ ما إذا كانت عينة زجاجة الأطفال تنكسر أو تسقط تحت الشد للتحقق مما إذا كان أداء الشد يلبي المتطلبات القياسية.

محاذاة المحور الدقيقة: من خلال تصميم أسطح التثبيت المتماثلة ودبابيس/أخاديد التمركز، يتم إجبار طرفي العينة على التثبيت بشكل محوري على طول المحور، مما يضمن أن يكون اتجاه الشد متسقًا مع المحور وتجنب فشل الاختبار الناجم عن الحمل اللامركزي.

حماية المشبك غير المدمرة: تعتمد أسطح المشبك على بنية قابلة للتكيف مرنة (مثل حشوات المطاط، تصميم التركيب المنحني) أو التحكم الدقيق في الضغط لتجنب إتلاف الأجزاء المعرضة للخطر مثل الحلمات/الواجهات ومنع نتائج الاختبار من أن تكون غير صالحة بسبب تلف المشبك.

تركيب مريح ومرن للعينة: يدعم التثبيت السريع (مثل المشبك/التثبيت الهوائي)، ويتكيف مع أحجام مكونات زجاجة الأطفال المختلفة (الحلمات والمكونات)، ويسهل تركيب العينة غير المدمرة على طول اتجاه المحور، مما يحسن كفاءة الاختبار.

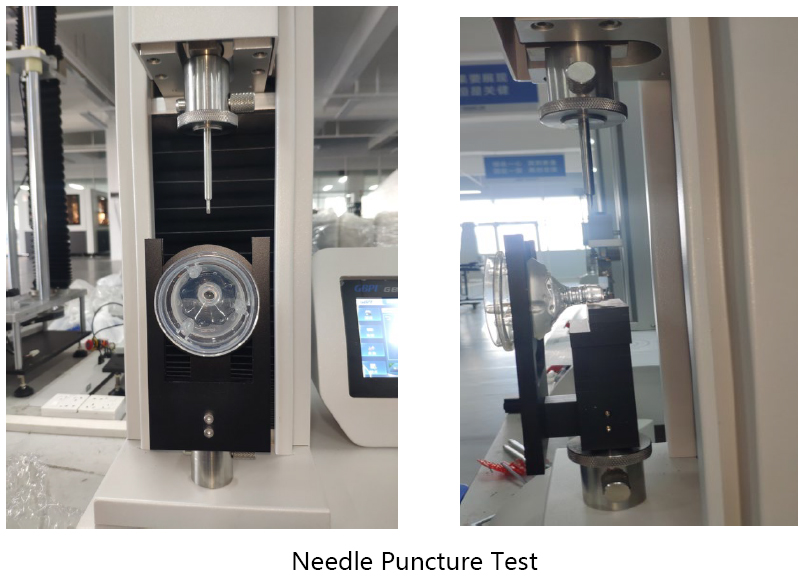

05 اختبار الأداء الميكانيكي: اختبار ثقب الإبرة

سيناريو الاختبار:

محاكاة الاتصال العرضي بالأشياء الحادة (مثل خدوش المفاتيح، أو الاصطدامات الناتجة عن السقوط).

عملية الاختبار:

ضع عينة زجاجة الأطفال على لوحة بسمك ≥ 10 مم وصلابة شور D (70±5). يتم توجيه إبرة حادة (مصنوعة من مواد مثل فولاذ الأدوات عالي الكروم H13، بصلابة HRC 45-50) إلى منطقة الخصر/عنق جسم الزجاجة (15-20 مم من الأعلى؛ إذا لم يكن للعينة مقطع عرضي دائري، فاختر جزءًا مسطحًا من العنق) على طول الاتجاه الرأسي لمحور العينة؛ يدفع جهاز الاختبار الإبرة الحادة للثقب بمعدل (10±5) مم/دقيقة، ويطبق قوة (200±10) نيوتن ويحافظ عليها لمدة (1±0.5) ثانية، ويلاحظ بصريًا حالة العينة أثناء العملية؛ قبل الاختبار، من الضروري التحقق من سلامة الإبرة الحادة، وذلك لمحاكاة خطر الثقب المحتمل للأشياء الحادة في الحياة اليومية والتحقق من مقاومة الإبرة لثقب زجاجة الأطفال.

سلسلة آلات اختبار الشد 06 GBPI

مؤشر أسعار المستهلك البريطاني آلة اختبار الشد الإلكترونية GBH-2 طُوّر هذا الجهاز بناءً على معايير مثل GB وJIS وASTM، ويمكنه التكيف مع سيناريوهات اختبار مكونات زجاجات الأطفال المختلفة من خلال تركيبات مخصصة. بالاعتماد على مستشعرات عالية الدقة (دقة قياس القوة ±0.5% FS)، وتحميل لولبي كروي، وإعدادات مرنة للمعلمات، يُمكنه إجراء اختبارات أداء ميكانيكية دقيقة على زجاجات الأطفال، مثل اختبار الشد (تحميل تدريجي على طول المحور للتحقق من قوة اتصال المكونات)، واختبار ثقب الإبرة (محاكاة ثقب جسم حاد وفقًا للسرعة القياسية وقيمة القوة)، واختبار تشوه الضغط (تطبيق قوة على جسم الزجاجة لقياس معدل تغير القطر)؛ يجمع بيانات تشوه القوة في الوقت الفعلي، ويُنشئ منحنيات، ويضمن سلامة الاختبار مع حماية من الحد الأقصى والحمل الزائد. يوفر الجهاز أساسًا موثوقًا لتقييم ما إذا كان أداء زجاجات الأطفال، مثل مقاومة الكسر الناتج عن الشد ومقاومة التلف ومقاومة التشوه، يتوافق مع معيار GB 38995-2020، وهو جهاز أساسي للتحقق من جودة الأداء الميكانيكي لزجاجات الأطفال.
